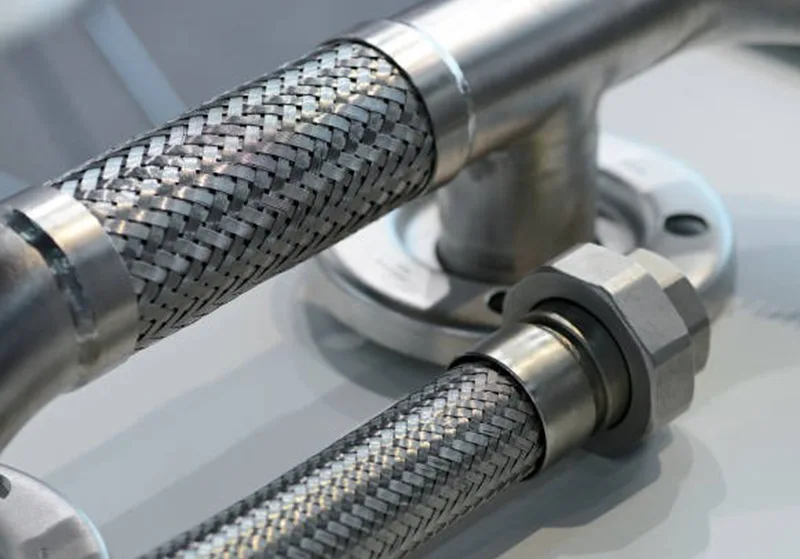

Металлические рукава является важнейшим компонентом для множества промышленных, коммерческих и бытовых систем транспортировки жидкостей и газов. Разработанный для поглощения вибраций, компенсации теплового расширения и устранения несоосности трубопроводов, данный гибкий трубопровод обеспечивает безопасную и надежную эксплуатацию даже в сложных рабочих условиях. Компания JIDONGDA совершенствует технологии проектирования и производства металлических рукавов благодаря строгому подбору материалов, точным процессам гофрирования и профессиональной интеграции концевых соединений.

Основные параметры и варианты исполнения

• Номинальный диаметр (DN): диапазон от DN6 (1/4 дюйма) до DN300 (12 дюймов) и более для крупномасштабных промышленных трубопроводных систем.
• Рабочее давление (PW): обычно от полного вакуума до 350 бар в зависимости от диаметра, количества армирующих оплеток и толщины гофрированной стенки.
• Разрывное давление (PB): стандартные сборки разработаны с коэффициентом безопасности 4:1 относительно рабочего давления.
• Диапазон рабочих температур: стандартные конструкции из нержавеющей стали работают в диапазоне от -200°C до +600°C; специальные жаропрочные сплавы позволяют расширить температурный диапазон до 800°C и выше.
• Радиус изгиба: минимальные статические и динамические радиусы изгиба определяются для каждого диаметра, чтобы предотвратить чрезмерные механические нагрузки.
• Гибкость и длина рабочего хода: определяются возможностью осевого сжатия, растяжения, бокового смещения и углового перемещения.
• Концевые соединения: доступны фланцевые, резьбовые, сварные, санитарные, Camlock-соединения, а также индивидуальные варианты исполнения.

Часто задаваемые вопросы

В чем разница между кольцевым и спиральным гофрированным металлорукавом, и какой вариант рекомендует JIDONGDA?

Кольцевой гофрированный Металлический шланг состоит из серии равномерных параллельных колец, обеспечивая более высокую гибкость, меньший радиус изгиба и повышенную способность выдерживать давление благодаря эффективной работе оплетки. Спиральный гофрированный металлорукав имеет непрерывный винтовой профиль и обычно характеризуется меньшей гибкостью и более низкими показателями давления, но может иметь более низкую стоимость для неответственных стационарных применений.

JIDONGDA в основном производит кольцевые гофрированные металлорукава, поскольку они обеспечивают более высокую производительность, увеличенный срок усталостной службы и возможность работы в условиях полного вакуума. Для применений, где высокая гибкость не является обязательным требованием, спиральные варианты могут быть изготовлены после проведения технического анализа.

Как определить правильную длину металлического рукава для компенсации вибраций?

Для эффективного поглощения вибраций длина сборки должна быть достаточной, чтобы возникающие перемещения не заставляли рукав изгибаться ниже минимального динамического радиуса изгиба. Рабочая длина — участок рукава без ограничений со стороны концевых соединений — должна составлять не менее 10 номинальных диаметров для простых боковых вибраций и увеличиваться при высокой амплитуде и частоте колебаний.

Инженеры JIDONGDA могут выполнить анализ движения на основе данных о перемещениях оборудования и рекомендовать оптимальную свободную длину, предотвращая преждевременное усталостное разрушение.

Можно ли использовать Металлический шланг в условиях полного вакуума без риска деформации?

Да. Кольцевые гофрированные металлорукава JIDONGDA с полной оплеткой рассчитаны для работы при полном вакууме. Специальный профиль гофрирования в сочетании с внешней оплеткой предотвращает деформацию и схлопывание конструкции при снижении внутреннего давления ниже атмосферного.

Для критически важных вакуумных систем при повышенной температуре необходимо провести дополнительную проверку, чтобы убедиться в сохранении достаточной прочности материала. В таких случаях может применяться внутренняя гильза для повышения структурной стабильности.

Что вызывает износ оплетки и как его предотвратить?

Основными причинами износа оплетки являются трение о соседние конструкции, чрезмерные перемещения или контакт между оплеткой и гофрированным сердечником. При циклическом движении также возможно локальное истирание из-за контакта между отдельными слоями оплетки.

Для предотвращения повреждений рекомендуется обеспечить достаточный монтажный зазор, использовать защитные внешние покрытия, такие как металлическая броня Interlock или силиконовые кожухи, а также избегать схем установки, при которых возможен контакт оплетки с другими элементами. JIDONGDA может установить защитные рукава непосредственно на производстве для значительного увеличения срока службы изделий в условиях повышенного истирания.

Какие испытания проходят изделия JIDONGDA перед отправкой?

Каждая сборка проходит гидростатическое испытание давлением 1,5 раза выше номинального рабочего давления с выдержкой времени в соответствии с международными стандартами. Для газовых применений выполняется пневматическое испытание в контролируемых условиях.

По запросу доступны дополнительные методы неразрушающего контроля, включая капиллярную дефектоскопию сварных соединений, положительную идентификацию материала (PMI) и испытание на утечку гелием. Испытания на разрыв регулярно проводятся на образцах каждой производственной партии для подтверждения расчетных запасов прочности. Сертификаты соответствия и отчеты об испытаниях входят в стандартную документацию.

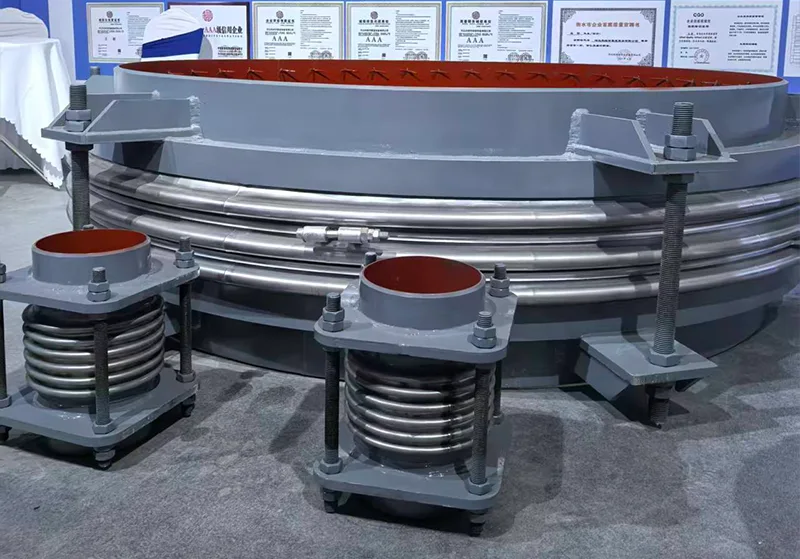

Компенсаторы — это специально разработанный гибкий соединительный элемент, устанавливаемый в трубопроводных системах, воздуховодах и строительных конструкциях для безопасной компенсации теплового расширения, механических вибраций и несоосности. При отсутствии правильно подобранного компенсатора температурные колебания и скачки давления могут привести к возникновению напряжений в трубах, утечкам, повреждению оборудования и даже к аварийному разрушению системы. Надежность всей установки часто зависит от этого небольшого, но крайне важного компонента.

Компания JIDONGDA на протяжении десятилетий совершенствует технологии производства компенсаторов, объединяя современные полимерные и металлические материалы с комплексной системой контроля качества. В результате создана широкая линейка компенсаторов, используемых на электростанциях, химических производствах, в системах HVAC, водоочистных сооружениях, морской инженерии и сетях централизованного теплоснабжения. В различных отраслях инженеры доверяют компенсаторам JIDONGDA, обеспечивающим безопасную эксплуатацию без утечек даже в самых сложных рабочих условиях.

Как выбрать правильный компенсатор для вашей системы

Выбор компенсатора является многоэтапным инженерным процессом. В первую очередь необходимо определить номинальный размер трубопровода, расчетное давление, расчетную температуру, а также тип и величину ожидаемых перемещений. Осевое сжатие и расширение обычно являются наиболее простыми видами компенсации, однако боковые смещения и угловые повороты требуют более сложной конструкции сильфона.

Если трубопроводная система не способна выдерживать давление от осевого усилия, может потребоваться применение компенсатора с балансировкой давления или конструкции с внешним ограничением перемещений. Инженеры JIDONGDA предоставляют бесплатную техническую консультацию, анализируют полную схему трубопровода и рекомендуют оптимальное решение с учетом требований безопасности, нормативных стандартов и бюджета проекта.

Такие стандарты, как рекомендации Ассоциации производителей компенсаторов (EJMA), ASME B31.3 и PED 2014/68/EU, полностью интегрированы в процесс проектирования JIDONGDA. Каждый компенсатор проходит гидростатическое испытание давлением 1,5 раза выше расчетного перед отправкой. Для критически важных применений также выполняются вакуумные испытания или испытания на герметичность с использованием гелия.

Часто задаваемые вопросы

В: Как рассчитать величину перемещения, которую должен компенсировать компенсатор?

О: Тепловое расширение рассчитывается по формуле: ΔL = α × L × ΔT, где α — коэффициент теплового расширения материала трубы, L — расстояние между неподвижными опорами, а ΔT — изменение температуры. Полученное значение определяет осевое перемещение. Боковые и угловые перемещения зависят от расположения опор и геометрии трубопроводной системы.

JIDONGDA предоставляет бесплатный анализ перемещений трубопровода: заказчик предоставляет изометрический чертеж, а наши инженеры рассчитывают все необходимые перемещения и рекомендуют оптимальный тип компенсатора.

В: Может ли один компенсатор компенсировать все виды перемещений?

О: Обычный неограниченный компенсатор способен компенсировать только осевое перемещение. Если система испытывает боковое смещение или угловое вращение, необходимо использовать универсальную, шарнирную или карданную конструкцию. В некоторых случаях несколько компенсаторов могут работать совместно (например, два шарнирных компенсатора с системой тяг) для компенсации сложных многоплоскостных перемещений.

JIDONGDA помогает определить правильную схему установки, поскольку превышение расчетного диапазона перемещений приводит к ускоренному усталостному разрушению компенсатора.

В: Что такое «осевое давление» и почему оно важно?

О: Осевое усилие от давления — это сила, возникающая под воздействием внутреннего давления на эффективную площадь сильфона. Она должна восприниматься либо основными неподвижными опорами трубопровода, либо самим компенсатором, если используется конструкция с ограничением перемещений или балансировкой давления.

Если основные опоры не рассчитаны на это усилие, возможно серьезное повреждение системы. JIDONGDA всегда выполняет расчет осевого усилия от давления и указывает его в техническом паспорте, чтобы инженеры по строительству и расчету трубопроводов могли правильно спроектировать фундамент и опорные конструкции.

В: Производит ли JIDONGDA индивидуальные компенсаторы?

О: Да. Хотя стандартная линейка продукции покрывает большинство промышленных задач, около 40% продукции JIDONGDA изготавливается по индивидуальным техническим требованиям. Среди таких проектов — сверхкрупные компенсаторы воздуховодов для систем десульфурации дымовых газов, подводные компенсаторы высокого давления из супердуплексных сплавов и сверхвысоковакуумные компенсаторы для ускорительных комплексов.

Инженерная команда JIDONGDA сотрудничает с заказчиком на всех этапах проектирования, используя 3D CAD и FEA-анализ для проверки конструкции до начала производства.

Как заказать компенсатор JIDONGDA

Процесс заказа прост. Заказчику необходимо предоставить номинальный диаметр, стандарт фланцевого соединения (ANSI, EN, JIS и др.), расчетное давление и температуру, состав рабочей среды, а также требования по компенсации перемещений.

JIDONGDA оперативно предоставляет техническое предложение, включающее чертежи, технический паспорт и коммерческое предложение. Для критически важных проектов может быть организована встреча по рассмотрению конструкции. Сроки изготовления четко согласовываются, а после поставки сервисная команда JIDONGDA оказывает поддержку при вводе оборудования в эксплуатацию.

Благодаря тщательному инженерному подходу и постоянному вниманию к надежности компания JIDONGDA стала признанным производителем компенсаторов, которому доверяют заказчики по всему миру. От энергетики и промышленного производства до морской отрасли и инфраструктурных проектов — продукция JIDONGDA помогает обеспечивать более безопасную и эффективную работу оборудования каждый день.

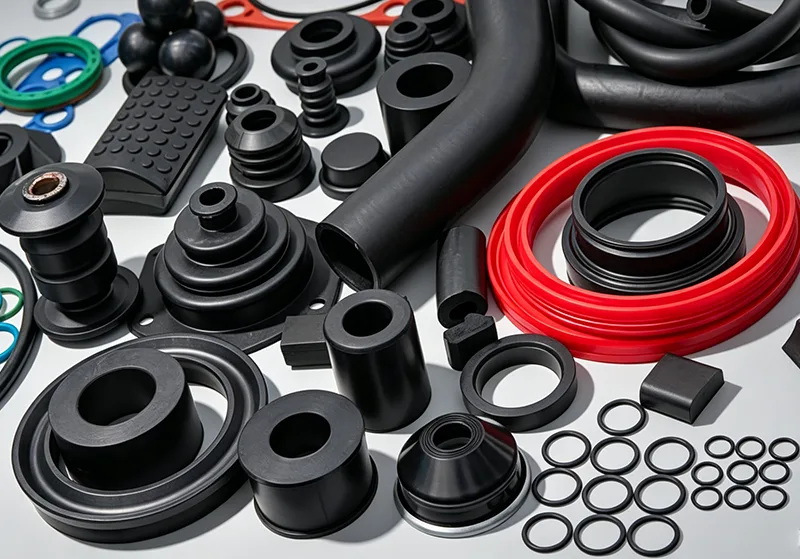

В любой современной механической системе Уплотнительные элементы выполняют важнейшую функцию защиты, обеспечивая надежное удержание жидкостей и газов в заданных пределах. От тяжелых гидравлических прессов до высокоточного оборудования пищевой промышленности — эти компоненты предотвращают загрязнение, поддерживают необходимое давление и увеличивают срок службы оборудования. Без надежных Уплотнительных деталей производительность снижается, а риски для безопасности значительно возрастают.

Основные категории уплотнительных деталей

Грамотно разработанный ассортимент Уплотнительных деталей включает несколько основных групп продукции, каждая из которых имеет свои эксплуатационные характеристики. Основные типы, поставляемые компанией JIDONGDA, включают:

• O-кольца (O-Rings): Самый широко используемый тип уплотнений, доступный в сотнях стандартных и метрических размеров. Производятся из различных материалов, включая NBR, FKM, силикон и EPDM. Подходят для статических и динамических применений в широком диапазоне давлений.
• Гидравлические уплотнения: Включают поршневые уплотнения, уплотнения штока, грязесъемники и направляющие кольца, специально разработанные для гидроцилиндров и гидравлических систем. JIDONGDA разрабатывает компактные конструкции с низким коэффициентом трения для снижения эффекта прилипания и проскальзывания.
• Уплотнения вращающихся валов: Также известные как сальники, используются для удержания смазочных материалов и защиты от попадания загрязнений во вращающиеся механизмы. Точная геометрия рабочей кромки и подпружиненная конструкция обеспечивают длительный срок службы даже при высоких скоростях вращения.
• Прокладки и статические уплотнения: Применяются во фланцевых соединениях, трубопроводах и двигателях. JIDONGDA может производить прокладки индивидуальной формы из армированных волокнистых материалов, графита, PTFE и металлических композитов.
• Торцевые механические уплотнения: Усиленные уплотнительные элементы для опорных катков, редукторов и горнодобывающего оборудования, обеспечивающие надежную защиту в условиях высокой абразивности.
• Индивидуальные формованные детали: Когда стандартные Уплотнительные элементы не подходят для конкретного применения, собственная инструментальная команда JIDONGDA разрабатывает специальные конструкции с соединением резины с металлическими или пластиковыми основаниями.

Часто задаваемые вопросы

В чем разница между статическим и динамическим уплотнением?

Статическая уплотнительная деталь предназначена для соединений, в которых поверхности не перемещаются относительно друг друга, например фланцевая прокладка или O-кольцо, установленное в неподвижной канавке. Основная задача такого уплотнения — сохранять необходимое сжатие в течение длительного времени.

Динамическая уплотнительная деталь работает в условиях относительного движения, например уплотнение штока гидроцилиндра или манжетное уплотнение вращающегося вала. Такие уплотнения должны обеспечивать баланс между эффективной герметизацией, минимальным трением и износостойкостью, что требует точного контроля качества поверхности, смазки и зазоров от выдавливания.

Как выбрать правильную твердость для O-кольца или индивидуальной уплотнительной детали?

Твердость, измеряемая по шкале Shore A, влияет на способность уплотнительной детали сопротивляться выдавливанию и адаптироваться к неровностям поверхности. Более мягкие составы (40–60 Shore A) эффективно заполняют микронеровности и подходят для статических применений при низком давлении или соединений с неровными поверхностями.

Более твердые материалы (70–95 Shore A) обладают повышенной стойкостью к выдавливанию при высоком давлении, но требуют более качественной обработки контактных поверхностей для обеспечения надежной герметизации. Инженеры JIDONGDA обычно рекомендуют твердость 70 Shore A для стандартных гидравлических уплотнений и 90 Shore A для высоконапорных систем с опорными кольцами. При предоставлении рабочих условий техническая команда JIDONGDA поможет определить оптимальную твердость материала.

Почему Уплотнительные элементы преждевременно выходят из строя и как это предотвратить?

Преждевременный выход из строя часто связан с неправильным выбором материала, чрезмерным зазором выдавливания, недостаточной обработкой контактных поверхностей, химической несовместимостью или неправильным монтажом.

Например, использование уплотнения из NBR при высоких температурах приводит к быстрому затвердеванию и появлению трещин. Установка уплотнения штока без достаточной смазки вызывает ускоренный износ. JIDONGDA снижает такие риски благодаря бесплатному анализу условий применения. После проверки допусков чертежей, типа рабочей среды и рабочих циклов мы гарантируем, что поставляемая уплотнительная деталь будет разработана именно для реальных условий эксплуатации, а не только по стандартным параметрам.

Может ли JIDONGDA производить Уплотнительные элементы нестандартных размеров или со специальными требованиями?

Да. Около 40% продукции JIDONGDA составляет изготовление индивидуальных Уплотнительных деталей. Мы производим изделия по чертежам заказчика или выполняем обратное проектирование по изношенному образцу.

Наши производственные возможности включают нестандартные профили сечения, уплотнения большого диаметра (до 4000 мм), соединение резины с металлическими вставками и изготовление многокомпонентных композитных уплотнений. Собственный инструментальный отдел способен быстро изготовить новую пресс-форму, а технология 3D-печати эластомеров позволяет выполнять предварительную проверку посадки перед запуском массового производства.

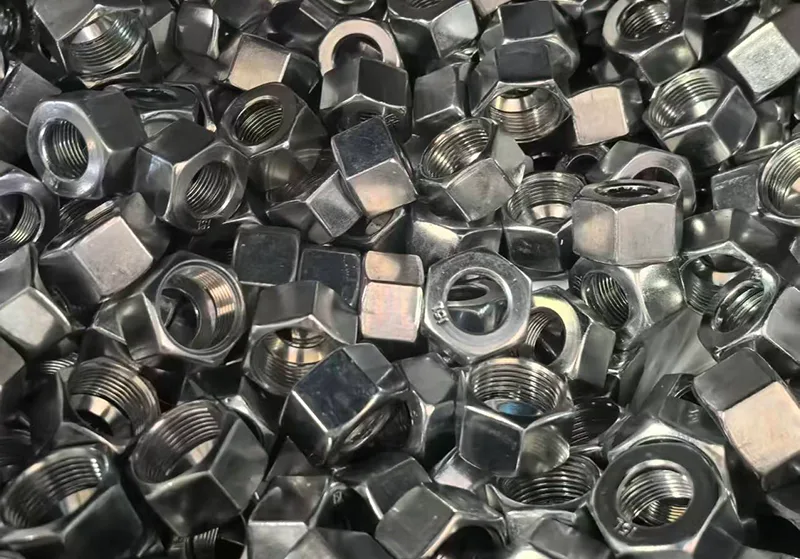

В промышленных и коммерческих трубопроводных системах термин Компоненты рукавных сборок обозначает любой компонент, предназначенный для соединения прямых участков труб, адаптации трубопроводов к различным размерам и формам, а также регулирования или измерения потока рабочей среды. Независимо от того, проектируется ли высоконапорная гидравлическая система, муниципальная сеть водоснабжения или химическое производственное предприятие, качество и точность изготовления трубопроводных фитингов напрямую определяют безопасность, эффективность и срок службы всей системы. Неправильно выбранный или изготовленный Фитинг может привести к утечкам, падению давления, коррозии и серьезным отказам оборудования.

Материалы и точность производства

JIDONGDA предлагает Компоненты шланга в сборе из широкого спектра материалов для различных условий эксплуатации. Фитинги из углеродистой стали обладают высокой прочностью и широко применяются в системах транспортировки нефти и газа, паропроводах и высокотемпературных установках. Марки нержавеющей стали 304, 316 и 316L обеспечивают превосходную коррозионную стойкость и идеально подходят для пищевой промышленности, фармацевтических производств и морских условий эксплуатации.

Для агрессивных химических сред мы также производим фитинги из дуплексной нержавеющей стали, сплава Alloy 20, Hastelloy и титана. Каждый материал тщательно закупается у сертифицированных металлургических предприятий и проходит анализ химического состава перед запуском в производство.

Наши производственные мощности используют передовые технологии, включая горячую ковку, холодную формовку, обработку на станках с ЧПУ и литье по выплавляемым моделям. Каждый Компоненты шланга в сборе проходит серию проверок размеров, испытаний давлением и неразрушающего контроля, включая ультразвуковую или радиографическую проверку, в соответствии со стандартами ASTM, ASME, DIN и JIS.

Часто задаваемые вопросы

Как выбрать правильную толщину стенки и класс исполнения фитинга?

Толщина стенки определяется расчетным давлением, температурой эксплуатации и допустимым запасом на коррозию в соответствии с требованиями трубопроводных стандартов (например, ASME B31.3). В качестве начального выбора можно использовать таблицы классов труб. Фитинги класса Sch40 обычно применяются для стандартных условий, тогда как Sch80 или Sch160 необходимы для систем с высоким давлением.

Компания JIDONGDA также может изготовить Компоненты шланга в сборе с индивидуальной толщиной стенки для соответствия требованиям трубных конструкций или работы с эрозионно-опасными средами. Всегда необходимо проверять, чтобы параметры давления и температуры фитинга соответствовали классу подключаемого трубопровода.

Каковы стандартные сроки изготовления индивидуальных фитингов?

Срок поставки зависит от материала, размера и сложности конструкции. Стандартные фитинги из углеродистой и нержавеющей стали часто доступны со склада и могут быть отправлены незамедлительно. Изделия нестандартных размеров, из специальных сплавов или с дополнительными требованиями к испытаниям обычно производятся в течение 4–12 недель.

JIDONGDA поддерживает значительный запас полуфабрикатов и заранее сотрудничает с клиентами на этапе планирования проекта, чтобы организовать поставки в соответствии с графиком строительных работ.

Предоставляете ли вы комплект документации для прохождения нормативных проверок?

Да. Стандартный комплект документации включает сертификаты испытаний материалов (EN 10204 3.1 или 3.2), отчеты инспекций, протоколы испытаний давлением и отчеты неразрушающего контроля.

Для проектов в Европейском Союзе мы можем предоставить Декларацию соответствия и документацию согласно PED 2014/68/EU. Все записи хранятся минимум 10 лет, что позволяет клиентам получать данные по прослеживаемости материалов даже спустя длительное время после монтажа.

Индивидуальная инженерная поддержка

Помимо стандартного каталога, JIDONGDA предоставляет полный комплекс инженерных услуг для изготовления индивидуальных фитингов, которые отсутствуют в обычных размерных таблицах. Наш конструкторский отдел использует 3D CAD-моделирование и метод конечных элементов (FEA) для проверки компонентов, работающих под давлением, в условиях моделируемой эксплуатации.

Мы можем производить отводы с нестандартным радиусом изгиба, Y-образные ответвления, эксцентрические переходы с заданными размерами смещения, а также фитинги со встроенными штуцерами для установки измерительных приборов. Производственный процесс включает собственное изготовление прототипов и возможность быстрого создания оснастки.

Все индивидуальные заказы получают такой же уровень контроля качества и документации, как и стандартная продукция, включая дополнительные отчеты по положительной идентификации материала (PMI) и сертификаты гидравлических испытаний по запросу.

Выбор правильного Компоненты шланга в сборе — это не только соответствие чертежным требованиям, но и понимание гидродинамики потока, распределения напряжений, долгосрочного поведения материалов и особенностей монтажа. Технические специалисты JIDONGDA готовы помочь с подбором продукции, проверкой спецификаций и предложением альтернативных материалов при ограниченной доступности.

Благодаря тысячам реализованных проектов по всему миру и репутации, основанной на повторных заказах клиентов, JIDONGDA продолжает оставаться надежным партнером для инженеров, которые не готовы идти на компромиссы в вопросах надежности трубопроводных систем.
